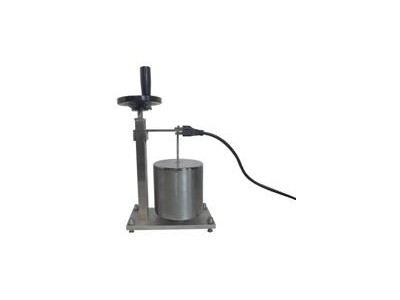

点击图片查看原图
符合GB/T2099.1-2021标准第14.2章节及图14规格要求、IEC60884-1-2002图14、VDE0620等标准要求，用于检验非实心插销的机械强度。
二、技术参数:
1、钢棒：Φ4.8mm；
2、负荷重量：100N；
3、手动旋转手轮使插销承重受压.
三、 试验方法用负载100N的Φ4.8mm钢棒垂直于插销轴线压在非实心插销上1min，受压点变形不得大于0.15mm，插销其它尺寸变化不大于0.6mm，以此判断非实心插销是否有足够的硬度。
非实心插销硬度测试装置 非实心插销硬度测试机
