1.喷漆室：
水帘喷漆室由室体、照明系统、送风系统、排风系统、燃油加热系统、漆雾处理系统等几部分组成,送、排风系统设置在喷房顶部。常温喷漆时,漆雾在上送风、下抽风的风压作用下,一旦碰撞到底部的水帘,就会被循环水吸收,冲流至下部水槽中积存,室壁几乎不被污染,大大减少了清理工作量,处理后的废气经气水分离装置、过滤网,在抽风机的作用下排出室外。空气对换容量为3000m3/h,保证房内空气绝对清新,从而达到安全卫生的工作环境。
2 .烘房：
烘房采用燃油加热,由室体、骨架、热风循环系统、燃油换热系统、进出口端风幕以及烘干废气燃烧处理系统等组成。烘房除了具有烘干功能外,还具有自动升温、恒温定时、定时关机以及具有通风和废气治理功能。

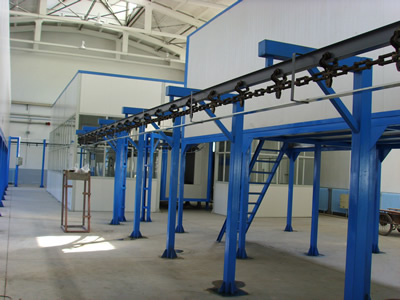

3 .悬挂输送系统：
悬挂输送系统主要由驱动装置、张紧装置、回转装置、牵引链、滑架、轨道、支承组件和电气控制等组成。悬挂输送机采用两点或单点吊挂,每隔300mm配回转吊钩,变频调速,重锤张紧,轨道封闭,配2套自动滴油润滑装置,全线设置2个急停装置,为方便工件装卸,在悬挂链上件和下件处各设置1台剪式升降台。
欣恒（大连）工程设备有限公司专业制造的涂装生产线 环保验收合格 联系人 陶传福 咨询电话13387892328
