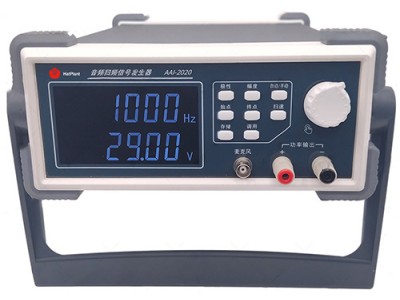

点击图片查看原图
HSR-AAI2020系列音频扫频信号发生器，采用先进的压控振荡电路产生纯正弦信号，采用高精度 DAC 产生反对数扫频信号，以及采用经典的三极管放大电路作为功率放大输出。
仪器外观新颖，体积小巧，结构坚固牢靠。输出电压、频率等参数都在 4.3 寸 LCD 显示屏中显示。所有功能都可通过轻触按键和编码旋钮设置，操作简单。输出功率最大可达 200W，波形失真度低，软、硬件配合实现输出电压和频率的温漂自动补偿。具有开机延时输出功能，过温、过载保护等功能，并在 LCD 中显示保护状态。风扇转速根据机箱内部温度自动调节。
HSR-AAI2020系列还包含极性测试功能，可测试任何形式、尺寸、材质、阻抗的扬声器、耳机、动圈话筒的极性，并在 LCD 中显示测试结果。可选配 RS-232 和 CAN 接口，支持与电脑连接或手机蓝牙连接，通过应用软件控制和操作，或多台仪器联网，实现定制化功能。
产品特色：
1、相比于传统扫频仪，体积更小巧，大屏显示更清晰。
2、全数控，输出频率闭环控制，频偏自动补偿，长期工作无温漂。
3、非等幅扫频，根据检听习惯，调整不同频段的电压增益或衰减。例如把人耳最敏感的中高频适当衰减，减少听觉受损降低疲劳。
4、扫频仪和极性仪完美结合，一台仪器两种功能。
5、带通信接口，可以由电脑远程控制。
产品参数：
|
型号 |
20W机型 |
100W机型 |
200W机型 |
|
|
输出电压（8Ω负载） |
0~13 VRMS |
0~29 VRMS |
0~40 VRMS |
|
|
输出电压（4Ω负载） |
0~9 VRMS |
0~20 VRMS |
0~29 VRMS |
|
|
最大输出功率 |
20W |
100W |
200W |
|
|
音源信号输出 |
正弦波（输出阻抗：600Ω） |
|||
|
同步输出 |
TTL 电平输出 |
|||
|
频率计 |
5 位数显，分辨率 1Hz，误差±0.5 个字 |
|||
|
电压表 |
4 位数显，分辨率 1mV，误差 0.3 %（满度）±1 %（读数） |
|||
|
功率放大器 |
正弦波失真度 |
≤ 0.8 %（8Ω负载） |
||
|
|
幅频平坦度 |
≤ 1 % |
||
|
|
负载调整率 |
≤ 3 % |
||
|
自动扫频 |
扫频方式 |
对数 |
||
|
|
扫频比 |
≥ 1 : 1000 |
||
|
|
扫频周期 |
0.5 ~ 20 S |
||
|
工作条件 |
电源电压 |
AC 220V±5% 50Hz±2Hz |
||
|
功耗 |
110 VA |
250 VA |
415 VA |
|
|
工作环境 |
温度 0 ~ 40 ℃，湿度≤RH80% |
|||
|
外形尺寸 |
420×280×115 mm 3 |
|||
|
包装尺寸 |
520×345×195 mm 3 |
|||
|
重量（含包装） |
5.7 kg |
7.2 kg |
8.2 kg |
|
应用领域：
广泛用于声学、振动等方面作为信号激励源，特别适合扬声器生产线上用做纯音检听和极性测试。
