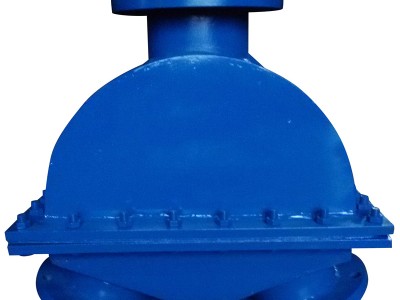

点击图片查看原图
型号：H49J-10C
公称通径：DN80-800
适用介质：矿浆、泥浆
1、工业应用
主要用于各类矿山、电厂、钢铁厂、水处理厂、石油、大型润滑系统（用作棱阀）等工业泵一用一备的场合。它由上下二个阀体通过方形或椭圆形法兰连接在一起，下阀体上有两个浆液进口，上阀体上部有一个浆液出口，密封位于阀腔内。其特征在于上阀体内设有密封球的活动滑道，在滑道的两端分别高有一个导向楔块，下阀体的两个浆液进口倾斜布置，阀内的密封球采用橡胶球或钢球，与现有技术相比可节省一条管路，不会造成浆液中固体物的淤积，切换泵时操作方便顺畅，对于厂矿在实现自动化控制时操作方便顺畅，在实现自动化控制时可省去两套阀门的控制点。泰勒阀自动换向阀具有浆液切换迅速、密封性好、耐磨性强、使用寿命长等优点。
技术参数
◆阀体壳体：Q235-A，球衬为高耐磨复合材料。
◆口径：DN100-800，连接方式为法兰式，法兰标准为 DN100-800。
◆工作压力：zui小工作压力为 0.1Mpa，这是保证能推动橡胶球运动并密封住进口的zui低数值。
◆工作温度：-40℃～100℃，如有特殊温度要求可另行设计。
◆耐酸碱度：≤10％浓度，如有特殊要求的可另行设计。
