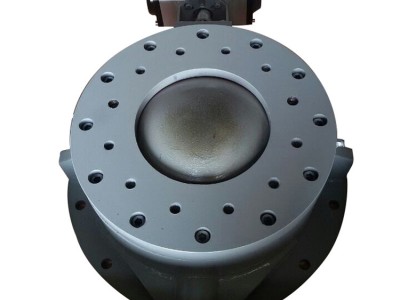

点击图片查看原图
型号：YDF
口径：DN150、DN200、DN250、DN300
公称压力：1.0MPa
工作温度：≤200°C
控制气源压力：0.4-0.6MPa
耗气量：1-3L/次
气缸输出转矩：75-650N.m/5bar
工作介质：粉粒状物料
用途及特点：
气动圆顶阀也叫球型气锁阀是一种新型的快速关闭阀门，它采用先进的气封式结构，阀门启闭时阀芯与可充气密封圈之间无接触，密封圈采用特殊配方橡胶制成，可广泛应用于粉状物料的密封，是气力输送系统中的关键部件，广泛应用于电力、冶金、化工、食品、制药等领域。 阀芯动作时与密封圈无接触、运行阻力小、使用寿命长；采用可充气式密封圈，密封性好；气动执行器采用直线汽缸或扇形气缸全封闭驱动，输出扭距大，性能可靠，可满足在恶劣工况条件下工作。
工作原理：
YDF圆顶阀阀芯是一个球面圆顶，圆顶阀在开关过程中，阀芯与橡胶密封圈间保持有约2mm的间隙，使阀芯与橡胶密封圈可以以无接触的方式运动，目的是使阀芯与橡胶密封圈之间不产生磨擦，减少磨损圆顶阀，气动执行元件为全密封直线或扇形气缸，直接驱动圆顶阀转动，有效地防止了灰尘进入其中造成磨损、泄漏等现象的发生。当圆顶阀处于关闭状态时，橡胶密封圈充气、膨胀，紧紧地压在球面圆顶阀芯上，从而形成一个非常可靠密封环带，阻止了管道内物料的流动。YDF圆顶阀阀芯根据使用场合的不同，采用不同材料，表面进行不同硬化处理方式，利用阀芯光滑坚硬的表面，可保证与橡胶密封圈良好的紧密接触，以确保密封的可靠。橡胶密封圈采用特种橡胶制成，具有耐高温、耐腐蚀、耐磨损、耐老化等特点，使用寿命长。阀门开启时，料口全流通无阻挡。该阀适用于气体、液体、半流体及固体粉末等物质。
注意事项：
橡胶密封圈充气压力应保证在0.40—0.60MPa且高于输送压力0.15MPa，气缸工作压0.45-0.65MPa，使用洁净、干燥、无油压缩空气。
安装、使用要点：
1、安装前应仔细阅读本说明书，并核对阀门型号、通径及技术参数。
2、严禁装上阀门后施焊法兰，以免损坏阀门密封圈。管道预留的阀门安装距离应适当，法兰两边加垫片。
3、两管道中心与阀门通径中心应保持同轴，法兰面应平整，不允许法兰面有较大的偏斜，以保证阀门的夹紧和正常工作。拧紧螺栓应做到均匀对称。
4、供应粉粒状物料的圆顶阀出厂前已经过调整和动态试验，气路连接完好。
