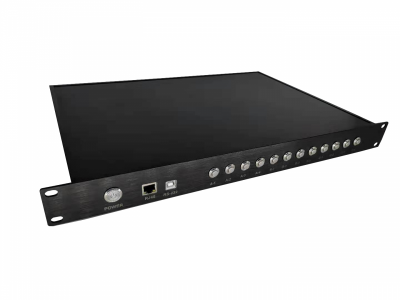

点击图片查看原图
产品特点：●具有插入损耗小，切换速度快等特点
●光开关内部电路自检测，故障报警告知
●设备可设置电源断电故障报警告知功能
● LCD 显示屏,直观的显示光路状态,方便用户的操作
●可通过面板按键和指令两种方式进行光路切换设置
●可通过串口指令锁定按键操作
参数指标：
|
参数（parameter） |
参数值（parameter values） |
||
|
型号（model） |
XH-FSW-1XN-U |
||
|
插入损耗（Insertion Loss） |
1<N≤16 |
||
|
Typ：0.7dB Max：1.5dB |
|||
|
工作波长（Wavelength Range） |
532~1064 nm |
1260~1650 nm |
（可定制） |
|
测试波长（Wavelength testing） |
532/650/780/850/980 nm |
1310/1490/1550/1625 nm |
（可定制） |
|
回波损耗（Return Loss） |
MM ≥ 30 SM ≥ 50 |
||
|
信道串扰（Crosstalk） |
MM ≥ 70 SM ≥ 70 |
||
|
偏振相关损耗（PDL） |
≤0.05dB |
||
|
波长相关损耗（WDL） |
≤0.25 dB |
||
|
温度相关损耗（TDL） |
≤0.25 dB |
||
|
重复性（Repeatability） |
≤0.02 dB |
||
|
开关寿命（Lifetime） |
≥107 次 |
||
|
切换时间（Switching Time） |
≤15ms （相邻通道) |
||
|
传输功率（Transmission power） |
≤500 mW |
||
|
连接头（connector） |
FC、LC、SC、ST |
||
|
程控接口 |
RS-232 and RJ4 |
||
|
工作电压（Operating Voltage） |
AC：220V or DC：36V~72V |
||
|
工作温度（Operating Temperature） |
-5 ℃ ~ +55 ℃ |
||
|
存储温度（Operating Temperature）
|
-40 ℃ ~ +85 ℃ |
||
|
机箱外形尺寸 |
19寸标准1U：483 X 250 X 44.5 |
||
订购信息 : XH-FSW-1XN-U-A-B-C-D
|
通道数(N) |
测试波长(A) |
光纤类型(B) |
连接头(C)
|
供电电源(D) |
|
N:1~16 |
850:850nm 1310:1310nm 1550:1550nm 1310/1550:1310nm/1550nm X:Others |
SM:SM,9/125 M5:MM,50/125 M6:MM,62.5/125 |
OO:None FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC LP: LC/PC LA: LC/APC X:Others |
A:单电源85~265V D:单电源36~72V AA:双电源85~265V DD:双电源36~72V AD:双电源36~72V 与85~265V |
