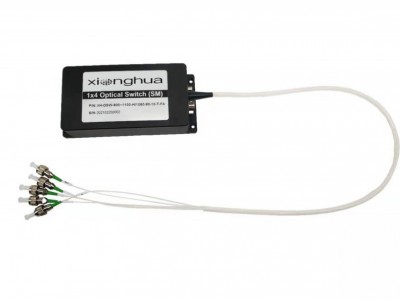

点击图片查看原图
产品特点：●低插入损耗、波长范围宽
● 低信道串扰、高稳定性、高可靠性
●独有技术、光路无胶
●可选择锁定及非锁定控制类型
参数指标：
|
|
参数值（parameter values） |
|
|
型号（model） |
XH-OSW-1XN |
|
|
插入损耗（Insertion Loss） |
1<N≤16 |
|
|
Typ：0.5 dB Max：1.0 dB |
||
|
工作波长（Wavelength Range） |
532~1064 nm |
1260~1650 nm |
|
测试波长（Wavelength testing） |
532/650/780/850/980 nm |
1310/1490/1550/1625 nm |
|
回波损耗（Return Loss） |
MM ≥ 30 SM ≥ 50 |
|
|
信道串扰（Crosstalk） |
MM ≥ 70 SM ≥ 70 |
|
|
偏振相关损耗（PDL） |
≤0.05dB |
|
|
波长相关损耗（WDL） |
≤0.25 dB |
|
|
温度相关损耗（TDL） |
≤0.25 dB |
|
|
重复性（Repeatability） |
≤0.02 dB |
|
|
开关寿命（Lifetime） |
≥107 次 |
|
|
切换时间（Switching Time） |
≤8 ms （相邻通道) |
|
|
传输功率（Transmission power） |
≤500 mW |
|
|
连接头（connector） |
FC、LC、SC、ST |
|
|
控制方式（connector） |
TTL |
|
|
工作电压（Operating Voltage） |
5V |
|
|
工作电流（Working current） |
500mA |
|
|
工作温度（Operating Temperature） |
-20 ℃ ~ +70 ℃ |
|
|
存储温度（Operating Temperature） |
-40 ℃ ~ +85 ℃ |
|
参数（parameter）
订购信息 ： XH-OSW-1XN-A-B-C-D-E
|
通道数(N) |
测试波长(A) |
光纤类型(B) |
保护套管(C)
|
光纤长度(D) |
连接头(E) |
|
N:≤16 |
850:850nm 1310:1310nm 1550:1550nm 1310/1550:1310nm/1550nm X:其它 |
SM:SM,9/125 M5:MM,50/125 M6:MM,62.5/125 HI1060:HI1060 X:其它 |
25::250um 90:900um 200:200um X:其它 |
05:0.5m 10:1.0m 15:1.5m X:其它 |
OO:None FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC LP: LC/PC LA: LC/APC X:其它 |
