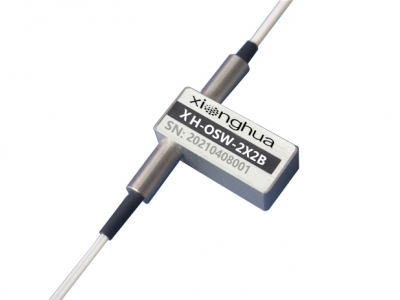

点击图片查看原图
产品特点：
●低插入损耗、波长范围宽
●低信道串扰、高稳定性、高可靠性
●控制简单、尺寸小、方便嵌入电路板
●可选择锁定及非锁定控制类型参数指标：
参数指标：
|
参数 |
参数值 |
|
|
型号 |
XH-OSW-2X2B |
|
|
插入损耗（dB） |
典型值：0.5 最大值：1.0 |
|
|
波长范围（nm） |
800~1310 |
1260~1650 |
|
工作波长（nm） |
850/980/1310 |
1310/1550/1625 |
|
回波损耗（dB） |
多模≥30 |
单模 ≥50 |
|
信道串扰（dB） |
多模≥ 35 |
单模 ≥55 |
|
偏振相关损耗（dB） |
≤0.05 |
|
|
波长相关损耗（dB） |
≤0.25 |
|
|
温度相关损耗（dB） |
≤0.25 |
|
|
重复性（dB） |
≤±0.02 |
|
|
切换次数（Times） |
≥107 |
|
|
切换时间（ms） |
≤8 |
|
|
传输功率（mW） |
≤500 |
|
|
工作电压（V） |
3 or 5 |
|
|
工作温度（℃） |
-20~+70 |
|
|
存储温度（℃） |
-40~+85 |
|
|
封装尺寸（mm） |
(L)27.0×(W)12×(H)8.2±0.2 |
|
订购信息 ：XH-OSW-2X2B-A-B-C-D-E-F-G
|
测试波长(A) |
光纤类型(B) |
工作电源(C) |
开关类型(D) |
保护套管（E) |
光纤长度(F) |
连接头(G) |
|
850:850nm 1310:1310nm 1550:1550nm 1310/1550:1310nm/1550nm X:其它 |
SM:SM,9/125 M5:MM,50/125 M6:MM,62.5/125 |
3:3V 5:5V |
L:锁定 N:非锁定 |
25::250um 90:900um
|
05:0.5m 10:1.0m 15:1.5m X:其它 |
NO:无 FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC LP: LC/PC LA: LC/APC X:其它 |
