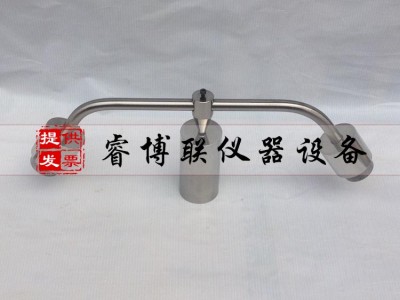

JG3050-14球压耐热试验仪 球压试验仪 球压耐热试验装置 耐热试验装置
一、概述：
球压耐热试验仪是根据球压试验相关标准条款要求设计制造，用来测试非金属材料耐热性的专用仪器。适用于电工设备及其组件和零部件、非陶瓷的固体电绝缘材料等非金属材料耐热性试验。
二、球压耐热试验仪技术参数：
1、负载：20N±0.2N
2、材质：304不锈钢
3、钢球：轴承钢R2.5mm ISO 3290
4、支座：Ф50×100 Ф2.5×25
5、标准：GB4706、GB2099、GB4943、IEC60335、IEC60695等
三、球压耐热试验仪平衡校验：
1、将压力球放在支座上，根据其摆动的情况，对载荷体位置作适当调整，然后拧载荷体紧，把压力球重新放支座上，观察其摆动情况，以确定调整效果。
2、只有在平衡情况下，压力球才能平稳放置，否则压力球会有明显地摆动，如果用光学设备检测，将会严重影响测试结果准确性。
四、使用方法：
1、先将装置放入试样加热箱内，在标准要求温度下保持24h或者达到热平衡条件之后，方可进行下一步试验。
2、然后把预处理好的试样放在支座中心平面上，然后把压力球平稳地放在试样的中心平面上。
3、当达标准要求的施加压力时间时，需垂直向上移开压力球，然后取出样品进行下一步试验。
五、球压耐热试验仪保养与维护：
1、R2.5钢球为轴承钢，注意防锈。
2、保持支座端面的光洁平整。
3、防止异物阻塞Ф2.5热电偶孔。
4、防止砝码螺丝出现松动。
